ساختار المنت میله ای چیست؟ بررسی اجزا، نحوه ساخت و عملکرد المنت میله‌ای

المنت میله‌ ای یکی از پرکاربردترین انواع المنت‌های حرارتی در تجهیزات صنعتی و خانگی است. شناخت ساختار المنت میله ای به ما کمک می‌کند تا نحوه تولید گرما، جنس اجزای داخلی، طول عمر المنت و کاربردهای مختلف آن را بهتر درک کنیم.

المنت‌های میله‌ ای به دلیل طراحی ساده، مقاومت بالا، قابلیت ساخت در ابعاد مختلف و امکان استفاده در محیط‌های گوناگون، در دستگاه‌هایی مانند هیترهای صنعتی، مخازن، قالب‌ها، دستگاه‌های بسته‌بندی، تجهیزات آزمایشگاهی و بسیاری از ماشین‌آلات مورد استفاده قرار می‌گیرند.

در این مقاله به‌صورت کامل با ساختار المنت میله‌ای، اجزای تشکیل‌دهنده، نحوه عملکرد، جنس روکش، سیم مقاومت، عایق داخلی و عوامل مؤثر بر کیفیت این نوع المنت آشنا می‌شویم.

المنت میله ای چیست؟

المنت میله‌ای ، نوعی گرم‌کن الکتریکی است که انرژی الکتریکی را به انرژی حرارتی تبدیل می‌کند. این نوع المنت معمولاً به شکل یک لوله فلزی مستقیم، خمیده، U شکل یا فرم‌های سفارشی تولید می‌شود.

در داخل المنت، سیمی با مقاومت الکتریکی مشخص قرار دارد. با عبور جریان برق از این سیم، مقاومت الکتریکی باعث تولید گرما می‌شود. این گرما از طریق مواد عایق و سپس روکش فلزی المنت به محیط اطراف منتقل می‌شود.

یکی از مهم‌ترین دلایل استفاده گسترده از المنت میله‌ای، ساختار مقاوم و در عین حال ساده آن است.

ساختار المنت میله ای از چه اجزایی تشکیل شده است؟

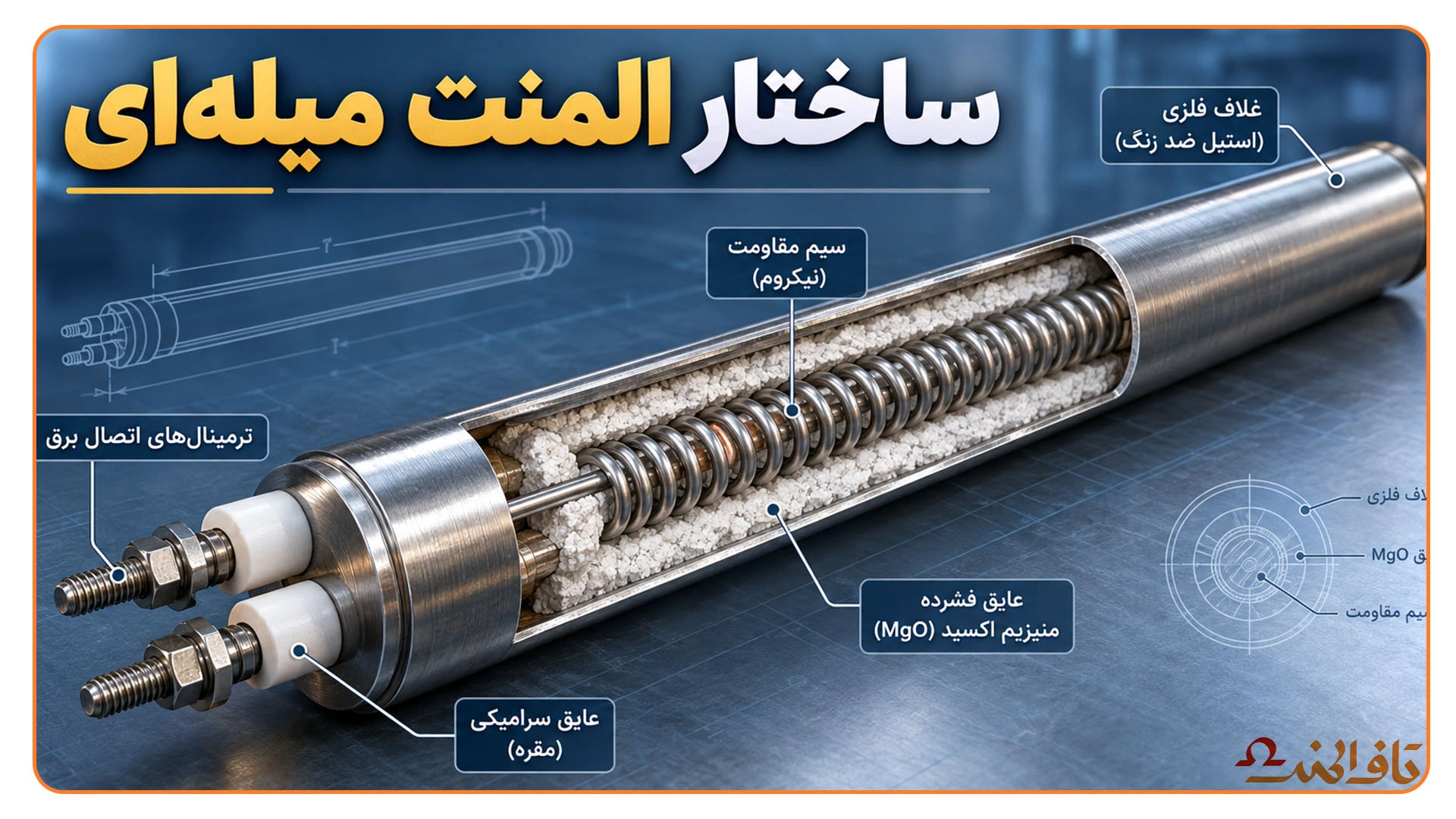

برای بررسی دقیق ساختار المنت میله ای باید اجزای اصلی آن را بشناسیم. یک المنت میله‌ای استاندارد معمولاً از بخش‌های زیر تشکیل می‌شود:

1. سیم مقاومت داخلی

مهم‌ترین بخش المنت میله‌ای، سیم مقاومت حرارتی است.

این سیم معمولاً از آلیاژهایی ساخته می‌شود که توانایی تحمل دمای بالا را داشته باشند و در اثر عبور جریان برق، گرمای مناسبی تولید کنند.

یکی از متداول‌ترین آلیاژهای مورد استفاده در ساخت سیم المنت، نیکل کروم یا همان Nichrome است.

ویژگی‌های مهم سیم مقاومت عبارت‌اند از:

• مقاومت الکتریکی مناسب
• تحمل دمای بالا
• مقاومت در برابر اکسید شدن
• طول عمر مناسب
• پایداری در برابر تغییرات دما

مقدار مقاومت سیم داخلی بر اساس توان، ولتاژ، طول المنت و کاربرد آن محاسبه می‌شود.

2. عایق الکتریکی داخل المنت

یکی دیگر از اجزای بسیار مهم در ساختار المنت میله‌ای، ماده عایق است.

سیم مقاومت نباید مستقیماً با بدنه فلزی تماس داشته باشد، زیرا این تماس می‌تواند موجب اتصال کوتاه، برق‌گرفتگی یا خرابی المنت شود.

به همین دلیل اطراف سیم مقاومت با یک ماده عایق حرارتی و الکتریکی پر می‌شود.

یکی از رایج‌ترین موادی که در ساخت المنت‌های میله‌ای استفاده می‌شود، اکسید منیزیم یا MgO است.

چرا اکسید منیزیم در المنت میله ای استفاده می‌شود؟

اکسید منیزیم ویژگی‌های بسیار مناسبی دارد؛ از جمله:

• عایق الکتریکی مناسب
• انتقال حرارت بالا
• مقاومت در برابر دمای زیاد
• پایداری فیزیکی مناسب
• جلوگیری از تماس سیم مقاومت با بدنه

کیفیت و میزان تراکم اکسید منیزیم تأثیر مستقیمی بر کیفیت المنت دارد.

اگر پودر عایق به‌درستی متراکم نشده باشد، انتقال حرارت کاهش پیدا کرده و احتمال خرابی المنت افزایش پیدا می‌کند.

3. غلاف یا روکش فلزی المنت

بخش خارجی المنت میله‌ای از یک لوله فلزی تشکیل شده است که از اجزای داخلی محافظت می‌کند.

این غلاف باید هم مقاومت مکانیکی مناسبی داشته باشد و هم بتواند گرمای تولید شده داخل المنت را به محیط منتقل کند.

بسته به نوع کاربرد، روکش المنت می‌تواند از جنس‌های مختلفی تولید شود.

استیل

استیل یکی از رایج‌ترین متریال‌ها برای تولید المنت میله‌ای است.

این جنس در برابر رطوبت، خوردگی و دمای بالا مقاومت مناسبی دارد.

مس

در برخی کاربردها از روکش مسی استفاده می‌شود. مس انتقال حرارت بسیار خوبی دارد، اما برای همه محیط‌های صنعتی مناسب نیست.

اینکولوی و آلیاژهای مقاوم به حرارت

برای محیط‌هایی با دمای بالا یا شرایط خورنده، ممکن است از آلیاژهای مقاوم‌تری مانند Incoloy استفاده شود.

انتخاب جنس غلاف المنت به عواملی مانند دمای کار، محیط استفاده، تماس با آب، روغن، هوا یا مواد شیمیایی بستگی دارد.

4. پایه‌ها و ترمینال‌های اتصال برق

در دو سر المنت میله‌ای معمولاً ترمینال‌هایی برای اتصال سیم برق قرار دارد.

این ترمینال‌ها به سیم مقاومت داخلی متصل شده‌اند و وظیفه انتقال جریان برق به المنت را بر عهده دارند.

نوع ترمینال می‌تواند بر اساس کاربرد متفاوت باشد.

برای مثال از:

• پیچ و مهره
• فیش
• سیم خروجی
• ترمینال سرامیکی
• کانکتور صنعتی

استفاده می‌شود.

در تجهیزات صنعتی باید محل اتصال ترمینال‌ها در برابر گرما، رطوبت و اتصال کوتاه به‌خوبی محافظت شود.

5. بخش سرد المنت

در بسیاری از المنت‌های میله‌ای، تمام طول المنت به یک اندازه تولید حرارت نمی‌کند.

قسمتی از المنت که در نزدیکی ترمینال قرار دارد معمولاً دارای بخش سرد یا Cold Zone است.

وجود بخش سرد باعث می‌شود حرارت زیاد به ترمینال، سیم‌ها و محل اتصال منتقل نشود.

طول قسمت سرد المنت بر اساس نوع دستگاه و شرایط نصب تعیین می‌شود.

نحوه عملکرد المنت میله ای چگونه است؟

عملکرد المنت میله‌ای بر اساس مقاومت الکتریکی است.

زمانی که جریان برق از سیم مقاومت داخل المنت عبور می‌کند، سیم در برابر عبور جریان مقاومت ایجاد می‌کند. نتیجه این مقاومت، تبدیل بخشی از انرژی الکتریکی به انرژی گرمایی است.

گرمای تولید شده ابتدا به ماده عایق اطراف سیم منتقل می‌شود و سپس به غلاف فلزی می‌رسد.

در نهایت سطح فلزی المنت گرما را به محیط اطراف انتقال می‌دهد.

بنابراین مسیر انتقال حرارت به شکل زیر است:

برق → سیم مقاومت → تولید گرما → عایق MgO → غلاف فلزی → محیط

چرا ساختار المنت میله ای اهمیت دارد؟

کیفیت ساختار داخلی المنت تأثیر مستقیمی بر عملکرد و عمر آن دارد.

اگر سیم مقاومت، عایق داخلی یا غلاف المنت کیفیت کافی نداشته باشد، ممکن است مشکلاتی مانند موارد زیر ایجاد شود:

• سوختن سریع المنت
• اتصال کوتاه
• کاهش راندمان حرارتی
• افزایش مصرف انرژی
• داغ شدن بیش از حد بخشی از المنت
• کاهش طول عمر
• نشتی جریان برق

به همین دلیل هنگام انتخاب المنت نباید تنها به ابعاد یا توان آن توجه کرد.

کیفیت ساخت و مواد اولیه نیز اهمیت بسیار زیادی دارد.

توان المنت میله ای چگونه تعیین می‌شود؟

توان المنت معمولاً با واحد وات بیان می‌شود.

رابطه توان الکتریکی را می‌توان به شکل زیر بیان کرد:

P = V × I

که در آن:

P توان بر حسب وات
V ولتاژ بر حسب ولت
I جریان بر حسب آمپر است.

همچنین با توجه به مقاومت المنت می‌توان از رابطه زیر استفاده کرد:

P = V² / R

طول سیم مقاومت، قطر سیم، جنس آلیاژ و مقدار مقاومت آن در تعیین توان نهایی المنت تأثیر دارند.

طراحی اشتباه المنت می‌تواند باعث افزایش بیش از حد چگالی حرارتی و در نتیجه کاهش عمر المنت شود.

چگالی سطحی المنت چیست؟

یکی از نکات بسیار مهم در طراحی ساختار المنت میله‌ای، چگالی سطحی یا Watt Density است.

چگالی سطحی نشان می‌دهد که چه مقدار توان حرارتی در سطح مشخصی از المنت تولید می‌شود.

هرچه توان المنت نسبت به سطح آن بیشتر باشد، دمای سطح نیز بیشتر خواهد شد.

چگالی سطحی مناسب باید بر اساس محیطی که المنت در آن قرار می‌گیرد تعیین شود.

برای مثال المنتی که برای گرم کردن هوا طراحی شده است ممکن است ساختار و چگالی سطحی متفاوتی نسبت به المنت مورد استفاده داخل روغن داشته باشد.

انواع شکل‌های المنت میله ای

یکی از مزایای مهم المنت میله‌ای، قابلیت فرم‌دهی آن است.

این المنت‌ها پس از ساخت می‌توانند به شکل‌های مختلف تولید شوند؛ از جمله:

• المنت میله‌ای مستقیم.
• المنت U شکل.
• المنت W شکل.
• المنت حلقه‌ای.
• المنت مارپیچ.
• المنت چند خم.
• المنت با فرم سفارشی.

نوع شکل بر اساس فضای دستگاه و نحوه انتقال حرارت انتخاب می‌شود.

کاربردهای المنت میله ای

به دلیل ساختار مقاوم و انعطاف‌پذیر، المنت میله‌ای در صنایع مختلف مورد استفاده قرار می‌گیرد.

برخی از مهم‌ترین کاربردها عبارت‌اند از:

• دستگاه‌های بسته‌بندی.

• هیترهای صنعتی.

• دستگاه‌های تزریق پلاستیک.
• هیتر مخازن آب.
• هیتر مخازن روغن.
• تجهیزات آزمایشگاهی.
• دستگاه‌های صنایع غذایی.
• ماشین‌آلات صنعتی.
• دستگاه‌های خشک‌کن.
• تجهیزات گرمایش هوا.
• تجهیزات حرارتی.
• انواع فر صنعتی.

امکان تولید المنت در توان، ولتاژ، قطر و طول مختلف باعث شده است که بتوان از آن در دستگاه‌های بسیار متنوعی استفاده کرد.

تفاوت المنت میله ای با المنت فنری چیست؟

یکی از سؤالات رایج کاربران، تفاوت المنت میله‌ای و المنت فنری است.

در المنت فنری معمولاً سیم مقاومت به شکل مارپیچ دیده می‌شود و ممکن است مستقیماً یا با استفاده از پایه‌های سرامیکی در معرض هوا قرار داشته باشد.

اما در المنت میله‌ای، سیم مقاومت درون یک غلاف فلزی و ماده عایق قرار می‌گیرد.

به همین دلیل المنت میله‌ای معمولاً:

• مقاومت مکانیکی بیشتری دارد.
• ایمنی بیشتری دارد.
• قابلیت تماس با محیط‌های مختلف را دارد.
• فرم‌دهی آن آسان‌تر است.
• در بسیاری از تجهیزات صنعتی کاربرد بیشتری دارد.

عوامل مؤثر بر طول عمر المنت میله ای

طول عمر المنت به عوامل مختلفی وابسته است.

مهم‌ترین عوامل عبارت‌اند از:

کیفیت سیم مقاومت

سیم‌های بی‌کیفیت در دمای بالا سریع‌تر اکسید شده و ممکن است قطع شوند.

کیفیت عایق داخلی

عایق MgO باید دارای خلوص و تراکم مناسب باشد.

جنس غلاف

غلاف باید بر اساس محیط کاری انتخاب شود.

دمای کاری

استفاده از المنت در دمای بالاتر از حد طراحی شده می‌تواند عمر آن را به‌شدت کاهش دهد.

چگالی حرارتی

چگالی توان بیش از اندازه باعث بالا رفتن دمای سیم داخلی و کاهش عمر المنت می‌شود.

نحوه نصب

نصب نامناسب ممکن است باعث ایجاد نقطه داغ یا Hot Spot شود.

هنگام سفارش المنت میله ای چه اطلاعاتی لازم است؟

برای ساخت یا سفارش المنت میله‌ای معمولاً باید مشخصات زیر تعیین شود:

• ولتاژ کاری
• توان المنت
• قطر لوله
• طول المنت
• شکل یا فرم المنت
• جنس غلاف
• طول قسمت سرد
• نوع ترمینال
• محیط استفاده
• دمای کاری
• تعداد مورد نیاز

ارائه دقیق این مشخصات باعث می‌شود المنت بر اساس شرایط واقعی دستگاه طراحی و تولید شود.

چگونه یک المنت میله ای باکیفیت را تشخیص دهیم؟

تشخیص کیفیت المنت تنها از ظاهر آن همیشه امکان‌پذیر نیست.

با این حال برخی عوامل می‌توانند نشان‌دهنده کیفیت مناسب باشند:

• کیفیت مناسب غلاف
• یکنواخت بودن قطر المنت
• خم‌کاری استاندارد
• کیفیت مناسب ترمینال‌ها
• عایق‌بندی مناسب
• مقاومت الکتریکی مطابق محاسبات
• استفاده از سیم مقاومت مرغوب
• استفاده از پودر MgO باکیفیت
• تست عایقی المنت

المنت صنعتی استاندارد باید قبل از تحویل از نظر مقاومت، توان و عایق الکتریکی بررسی شود.

جمع‌بندی

ساختار المنت میله ای از چند بخش اصلی شامل سیم مقاومت، عایق اکسید منیزیم، غلاف فلزی، ترمینال‌های اتصال و بخش سرد تشکیل شده است.

عملکرد صحیح تمام این اجزا در کنار یکدیگر باعث می‌شود المنت بتواند انرژی الکتریکی را با راندمان مناسب به گرما تبدیل کند.

جنس سیم مقاومت، کیفیت عایق داخلی، جنس غلاف، چگالی حرارتی و نحوه ساخت تأثیر مستقیمی بر کیفیت و طول عمر المنت دارند.

به همین دلیل هنگام انتخاب یا سفارش المنت میله‌ای بهتر است علاوه بر توان و ابعاد، شرایط کاری دستگاه و کیفیت مواد اولیه نیز مورد توجه قرار گیرد.

سوالات متداول درباره ساختار المنت میله ای

داخل المنت میله ای چیست؟

داخل المنت میله‌ای معمولاً یک سیم مقاومت حرارتی قرار دارد که اطراف آن با پودر عایق مانند اکسید منیزیم پر شده است.

سیم داخل المنت میله ای از چه جنسی است؟

در بسیاری از المنت‌ها از آلیاژهای مقاوم به حرارت مانند نیکل کروم استفاده می‌شود.

چرا داخل المنت از اکسید منیزیم استفاده می‌شود؟

اکسید منیزیم علاوه بر عایق الکتریکی مناسب، قابلیت انتقال حرارت بالایی دارد و می‌تواند در برابر دمای زیاد مقاومت کند.

روکش المنت میله ای از چه جنسی است؟

روکش می‌تواند از استیل، مس، اینکولوی یا آلیاژهای دیگر ساخته شود. جنس روکش بر اساس دما و محیط کاری انتخاب می‌شود.

آیا المنت میله ای قابل خم شدن است؟

بله. بسیاری از المنت‌های میله‌ای بعد از تولید قابلیت خم‌کاری و فرم‌دهی دارند و می‌توان آن‌ها را به شکل U، W، حلقه‌ای و فرم‌های سفارشی تولید کرد.

علت سوختن المنت میله ای چیست؟

استفاده در دمای بیش از حد، چگالی حرارتی زیاد، کیفیت پایین سیم مقاومت، نصب نادرست، عایق ضعیف یا استفاده از المنت نامناسب برای محیط کاری از عوامل رایج سوختن المنت هستند.
